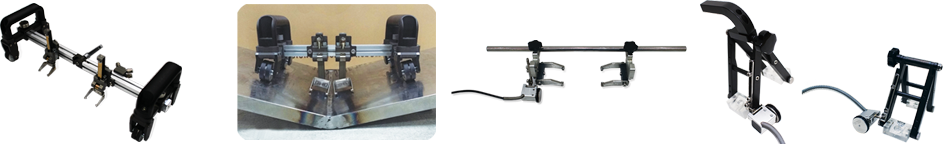

Standard Type / MODEL : SM-1S
1. Magnetic 바퀴, 우레탄 피복으로 검사체 표면 긁힘 방지
2. 중심선 기준 Tilting으로 곡관, 각형 검사체 외면 검사 가능
3. Probe Holder와 Handle의 위치 조절 가능
4. 경량구조로 휴대 간편
5. Wheel Type Encoder 장착
Angular Type / MODEL : SM-1A
1. 각형 구조물의 내측 또는 Pipe 내부 용접부 검사
2. 검사체 각도에 맞춰 바퀴 꺽임 각도 지정 주문
3. 바퀴가 일정각으로 구성되었으나 자성체 평판도 검사 가능
4. 소형, 경량으로 휴대 간편
5. Wheel Type Encoder 장착
Mini Type / MODEL : SM-1M
1. 소형 환봉에 Probe Holder를 장착한 단순 구조
2. 소형 Encoder가 Probe Holder에 직접 장착
3. Cable 및 Holder 일체형 Encoder로 별도 구성품 불필요
4. 나사 조임식의 구조로 Probe Holder의 간단한 위치 조정
5. Mini Wheel Encoder 장착
Caliper TOFD Scanner / MODEL : SM-1C
1. TOFD 적용
2. 소형 구조로 휴대 간편
3. Mini Encoder 구성
4. 중심선 기준 검사부 폭 조절 가능
| 스캐너 타입 | 모델명 | 크기(㎜) | 적용 Probe | Encoder |
| Standard Type Angular Type Mini Type Caliper TOFD Scanner |
SM-1S SM-1A SM-1M SM-1C |
545 × 125 × 150 320 × 115 × 150 300 × 55 × 65 196 × 45 × 85 |
Phased Array / TOFD Phased Array / TOFD Phased Array / TOFD TOFD |
1440 P/R DC-5V 1440 P/R DC-5V 1440 P/R DC-5V (Mini) 1440 P/R DC-5V (Mini) |
※ Probe Holder 지지대 Size는 주문에 따른 변경 가능
